CZ2516
Ambalaj serisi (oluklu mukavva)
Tek geçişli (single-pass) dijital ambalaj makinesi: levha sabit kafa dizisinin altından bir kez geçer ve baskı biter. 48 baskı kafasıyla dakikada 90 metreye kadar çıkar, 2.500 mm genişliğe kadar levha besler.

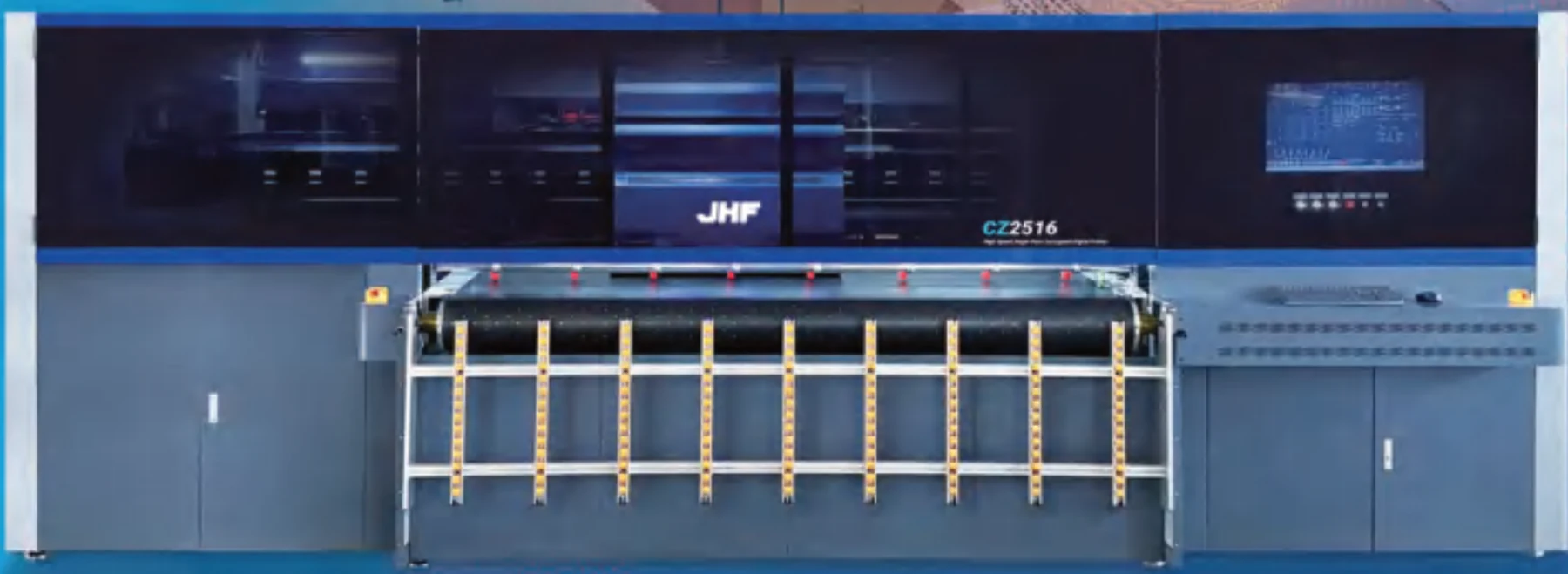

JHF CZ2516
Neden CZ2516?
Sürekli yüksek tirajlı ambalaj üretimi için tek geçişli baskı hattı.
48 baskı kafası, tek geçiş
Sabit kafa dizisi levhanın tüm genişliğini kapsar; levha bir kez geçerken baskı tamamlanır. Kafa sayısı ihtiyaca göre özelleştirilebilir.
Dakikada 90 metre
300×600 dpi modunda 90 m/dk, 600×600 dpi modunda 50 m/dk üretir. Baskı liner üzerinde anında kuruduğu için hat beklemeden akar.
1.600 mm genişlik, sınırsız uzunluk
Baskı alanı 1.600 mm genişlikte ve uzunluk sınırı olmadan çalışır; 2.500 mm genişliğe kadar levha beslenebilir.
1,2–15 mm levha kalınlığı
Sarı ve beyaz karton, kraft kâğıt, petek levha dahil farklı oluk tiplerinde çalışır. Besleme yüksekliği özelleştirilebilir.
10 litrelik mürekkep tankı
Renk başına 10 litre ana tank; iki kademeli kartuş negatif basınç sistemi akışı dengeler. Dolum sıklığı azalır, uzun vardiyalarda üretim kesilmez.
Vakumlu bant konveyör
Güçlü vakum emişi ve endüstriyel bant konveyör levhayı titreşimsiz taşır; baskı genişliğine göre ayarlanan emiş bölgeleri levhanın kalkmasını önler.
Flekso yerine ne kazandırıyor?
Oluklu mukavvada dijital baskının analog alternatife göre farkı. Doğru kurgu çoğu zaman ikisini birlikte kullanmaktır: kısa tiraj ve değişken veri dijitalde, uzun tiraj mevcut flekso hattınızda. Konunun tamamı için oluklu mukavva ambalaj baskısı rehberimize bakın.
Hız
Hazır baskı dosyası dakikalar içinde üretime girer. Analog sistemlerdeki mekanik ayar, kalıp hazırlama ve kurulum adımları yoktur.
Esneklik
Barkod, seri numarası ve kişiselleştirme gibi değişken veri baskısında tek alternatiftir; her levhaya farklı içerik basılabilir.
Tasarruf
Kalıp maliyeti yoktur. İşçilik, kalıp depolama ve işletme maliyetleri düşer.
Çevre
Kalıp temizliği için harcanan su, kimyasal ve enerji ortadan kalkar. Dört renkle tüm renkler üretilir, ihtiyaç kadar mürekkep kullanılır.
Yüzeye temas yok
Analog baskı malzeme yüzeyine temasla yapılır; dijitalde temas olmadığı için süpürme izi oluşmaz.
Kısa tirajda doğru maliyet
Düşük tirajlı işlerde analog alternatife göre birim maliyet avantajlıdır. Yüksek tirajda mevcut flekso hattınızla birlikte çalışır.
Nerelerde kullanılır?
CZ2516 ile üretilen başlıca ambalaj uygulamaları.
Bu makinede hangi teknolojiler var?
CZ2516’de kullanılan çekirdek teknolojiler.
CZ2516 teknik detaylar
- Maks. Besleme Genişliği
- 2.500 mm
- Baskı Kafası
- Piezo yüksek hassasiyetli kafa
- Kafa Sayısı
- 48 (özelleştirilebilir)
- Baskı Modu
- 300×600 dpi: 90 m/dk, 600×600 dpi: 50 m/dk
- Mürekkep Tipi
- Su bazlı boya mürekkep, su bazlı pigment mürekkep
- Mürekkep Tankı
- 10 L / renk
- Renk Modu
- CMYK (otomatik renk eşleme)
- Besleme Kalınlığı
- 1,2–15 mm (yükseklik özelleştirilebilir)
- Maks. Baskı Alanı
- 1.600 mm genişlik × sınırsız uzunluk
- Min. Baskı Alanı
- 400 × 350 mm
- Uyumlu Malzemeler
- Oluklu mukavva (sarı/beyaz karton, kraft kâğıt, petek levha vb.)
- Besleme Sistemi
- Servo tahrikli, basınçsız, sürekli ön kenar besleme (4 eksen, 4 motor), elektrikli kâğıt destek sehpası
- Taşıma Sistemi
- Güçlü vakum emişi, endüstriyel bant konveyör
- Kuruma
- Liner üzerinde anında kuruma
- Mürekkep Beslemesi
- İki kademeli kartuş negatif basınç sistemi
- Kontrol Yazılımı
- JHF Printer V5.0
- Çalışma Ortamı
- 20–28 °C, %30–70 bağıl nem
- Basınçlı Hava
- ≥8 kg/cm²
- Bağlantı Arayüzü
- PCIE
- Ebat (U×G×Y)
- 5.970 × 4.177 × 2.780 mm
- Ağırlık
- 6.500 kg
Bu makine kimler için uygun?
Aşağıdaki dört profil JHF CZ2516’den en iyi verimi alır.
Sürekli yüksek tirajlı üretim yapanlar
Dakikada 90 metre ve anında kuruma; hat durmadan akar. Büyük hacimli sipariş akışı olan ambalaj üreticileri için tasarlanmıştır.
Fleksodan dijitale geçmek isteyenler
Kalıp ve klişe maliyeti ortadan kalkar. Kurulum süresi kısaldığı için iş değişimi flekso hattına göre çok daha hızlıdır.
Geniş levhayla çalışanlar
2.500 mm besleme genişliği; büyük kutu ve teşhir açılımlarını tek levhada işler.
Uzun vardiya çalışan tesisler
Renk başına 10 litrelik ana tank ve otomatik besleme, gün boyu kesintisiz üretim için operatör müdahalesini azaltır.
Hangi durumlarda başka bir makine daha doğru?
Levhalarınız 1.800 mm’ye sığıyorsa
Aynı tek geçişli teknolojiyi daha dar gövdede sunan JHF CZ1808, hem yatırım hem yerleşim açısından daha uygundur.
Çok çeşitli ve kısa tirajlı iş yapıyorsanız
Çok geçişli JHF HF2516 kalite modları arasında geçiş yapmaya izin verir ve daha küçük bir yatırımla ambalaj dijitaline giriş sağlar.
Satın almadan önce bilinmesi gerekenler
- Mukavva kalitesi doğrudan baskı kalitesini belirler. Yukarı ya da aşağı eğrilik, nem değişimi ve düzensiz yüzey dijital baskıda sorun çıkarır. Analog üretimde kullanılabilen bir levha dijital için yetersiz kalabilir; besleyeceğiniz mukavva numune baskısıyla doğrulanmalıdır.
- Oluklu mukavva “yaşayan” bir malzemedir. Üretimden sonra nem ve sıcaklıkla şekli değişir. Levhaların baskı ortamında şartlandırılması ve depolama koşulları sonuca yansır.
- 90 m/dk değeri 300×600 dpi modundaki hızdır. 600×600 dpi modunda 50 m/dk’ya iner. Kalite ve hız arasındaki bu denge üretim planına yansıtılmalıdır.
- Besleme genişliği 2.500 mm, baskı genişliği 1.600 mm’dir. Bu iki değer farklıdır: 2.500 mm genişliğinde levha beslenebilir ancak baskı alanı 1.600 mm ile sınırlıdır.
- 5.970 × 4.177 × 2.780 mm gövde ve 6.500 kg ağırlık. Tesis yüksekliği de kritiktir (2,78 m); besleme ve çıkış payıyla birlikte gerçek alan ihtiyacı gövde ölçüsünden fazladır.
- Tek geçişli makineler iş değişiminde çok geçişliler kadar esnek değildir. Verimi sürekli ve yüksek tirajlı üretimde ortaya çıkar; çok küçük partilerde HF2516 değerlendirilmelidir.
- Makine CMYK çalışır; beyaz, vernik ve spot renk kanalı yoktur. Beyaz zemin gerektiren işlerde beyaz astarlı mukavva kullanılmalıdır.
- Su bazlı mürekkep kullanır ve malzemeye emilir; emici olmayan yüzeylerde beklenen sonucu vermez. Basılacak malzeme numune baskısıyla doğrulanmalıdır.
- Basınçlı hava hattı (≥8 kg/cm²) ve 20–28 °C, %30–70 nem aralığında çalışma ortamı gerekir.
- Bu makine basar, kesmez. Basılan levhanın kutuya dönüşmesi için kesim, kırım ve V kanal adımı gerekir. Bıçak kalıplı mevcut hattınız bu işi yapar; kalıpsız çalışmak isterseniz RUK MBC-2516 dijital kesim masası aynı işi kalıp beklemeden yapar.
Sık sorulanlar
Tek geçişli (single-pass) ne demek?
Baskı kafaları levhanın tüm genişliğini kapsayacak şekilde sabit bir dizi halinde durur. Levha bu dizinin altından bir kez geçer ve baskı tamamlanır. Kafanın ileri geri taradığı çok geçişli makinelere göre çok daha hızlıdır; buna karşılık kafa sayısı ve dolayısıyla yatırım tutarı yüksektir.
CZ2516 ile CZ1808 arasındaki fark nedir?
Ölçü ve kapasite farkıdır. CZ2516: 2.500 mm besleme genişliği, 48 baskı kafası, 1.600 mm baskı alanı, 6.500 kg. CZ1808: 1.800 mm besleme, 24 kafa, 800 mm baskı alanı, 4.500 kg. Hız değerleri ikisinde de aynıdır (300×600 dpi’de 90 m/dk).
Ne kadar hızlı basar?
300×600 dpi modunda dakikada 90 metre, 600×600 dpi modunda dakikada 50 metre. Baskı liner üzerinde anında kuruduğu için hattın beklemesi gerekmez.
Hangi malzemelere basabilir?
Oluklu mukavvanın farklı tipleri: sarı ve beyaz karton, kraft kâğıt, petek (honeycomb) levha. Besleme kalınlığı 1,2–15 mm aralığındadır.
Kalıp veya klişe gerekiyor mu?
Hayır. Dijital baskıda kalıp ve klişe yoktur. Fleksoya göre en belirgin kazanç, iş değişiminde kaybedilen kurulum süresinin ve kalıp maliyetinin ortadan kalkmasıdır.
Mürekkep tüketimi nasıl yönetiliyor?
Renk başına 10 litrelik ana tank bulunur. İki kademeli kartuş negatif basınç sistemi kafalara dengeli akış sağlar; dolum sıklığı azalır.
Bu makine için ne kadar alan gerekir?
Gövde ölçüsü 5.970 × 4.177 × 2.780 mm ve ağırlığı 6.500 kg’dır. Yüksekliği 2,78 m olduğu için tavan yüksekliği de kontrol edilmelidir. Levha besleme ve çıkış payı ayrıca hesaplanır.
Kurulum ve teknik servisi kim veriyor?
Kurulum, operatör eğitimi ve teknik servis bizim ekibimiz tarafından verilir. Kurulum öncesi keşif yapılır.
Su bazlı mı, UV-LED mi seçmeliyim?
İkisi farklı işler içindir. Su bazlı mürekkep kaplamasız ve emici yüzeylerde primer desteğiyle çalışır, yatırım ve üretim maliyeti düşüktür; tüketici güvenliği açısından en sağlam alternatiftir ve gıda ambalajında sorun çıkarmaz. UV-LED malzeme seçmez, beyaz mürekkep seçeneğiyle renkli yüzeye de doğru renk basar, ancak yatırım ve üretim maliyeti daha yüksektir. Bu makine su bazlı çalışır; oluklu mukavva ambalajın doğasına en uygun seçenek budur.
Fleksoyu tamamen bırakmam mı gerekiyor?
Hayır, doğru kurgu genellikle ikisini birlikte kullanmaktır. Kısa ve orta tirajlı işleri, numuneleri, teşhir ürünlerini ve teslim süresi kısıtlı işleri dijitale alıp uzun tirajları mevcut flekso hattınızda sürdürebilirsiniz. Dijitalin rakipsiz olduğu alan kişiselleştirme ve değişken veri baskısıdır.
Nasıl bir mukavva kalitesi gerekiyor?
Düzgün yüzeyli, eğriliği ve nem farkı kontrol altında olan levha gerekir. Oluklu mukavva üretimindeki aksaklıklar çoğu zaman ürünün kullanımını etkilemez ama dijital baskı için yetersiz kalabilir. Tedarikçinizden gelen levhayla kurulum öncesinde numune baskı yapmanızı öneririz.
Mürekkebi nereden temin edeceğim?
Makineyle birlikte Sun Chemical mürekkep ve primer setini biz veriyoruz. Sun Chemical, DIC Grubu üyesi ve dünyanın en büyük matbaa mürekkebi ile pigment üreticilerinden biri; bu set oluklu mukavva baskısı için özel geliştirildi. Güçlü renk yoğunluğu daha düşük mürekkep tüketimi anlamına gelir; düşük kokulu formül üretim ortamının hava kalitesini bozmaz. Farklı primer çeşitleriyle yüzey tutunması ve renk şiddeti kontrol edilir. Sürekli tedarik, renk yönetimi ve RIP desteği ekibimizden sağlanır.
